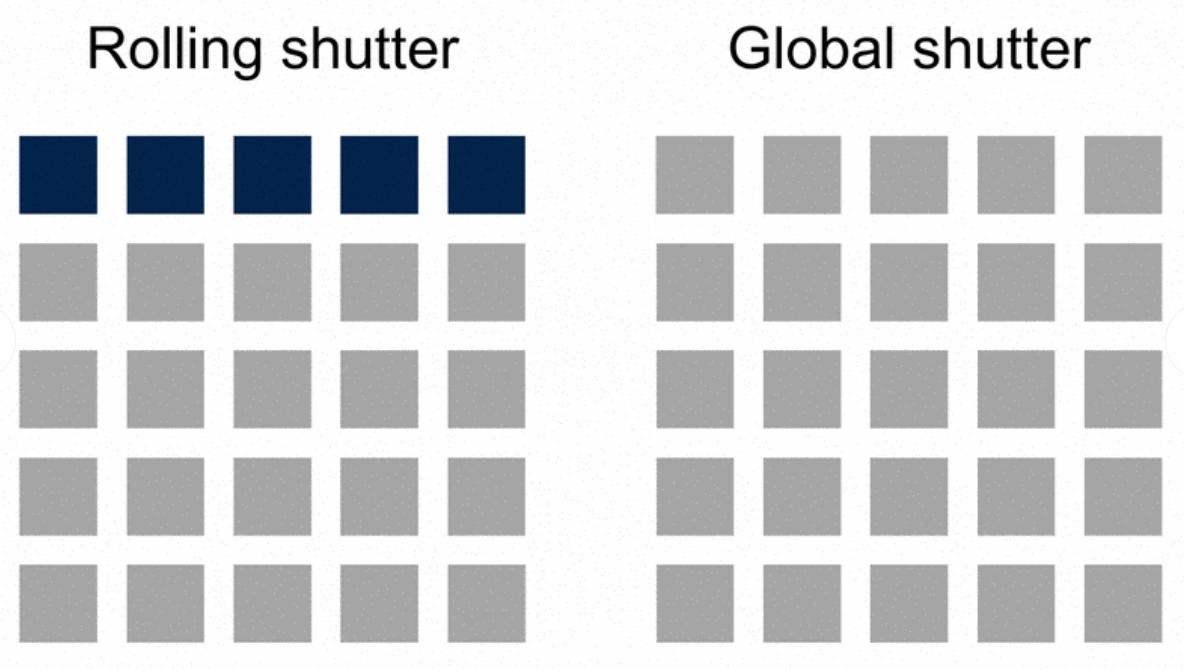

一、工作原理

  • 全局曝光（Global Shutter）

    所有像素同时开始、同时结束曝光；曝光结束后再统一读出。

    类比：全班一起喊 “茄子”，同步拍照。

  • 卷帘曝光（Rolling Shutter）

    像素从上到下逐行曝光 + 读出；行与行有微秒级时间差。

    类比：按排依次拍照，前后排有时间差。

二、核心差异（一目了然）

表格

对比项 全局曝光 卷帘曝光
曝光时序 所有像素同步 逐行异步，有时间差
运动成像 无畸变、无果冻效应 高速运动易倾斜 / 弯曲 / 拖影
频闪 / 灯光 稳定、无条纹 易出现滚动条纹、亮度不均
传感器结构 复杂（4T/5T 像素 + 存储） 简单（3T 像素），填充因子高
分辨率 / 帧率 同面积下像素数较低 易高分辨率、高帧率（60fps+）
噪声 / 感光 噪声略高、感光稍弱 噪声低、低光表现好
成本 高 低，量产普及

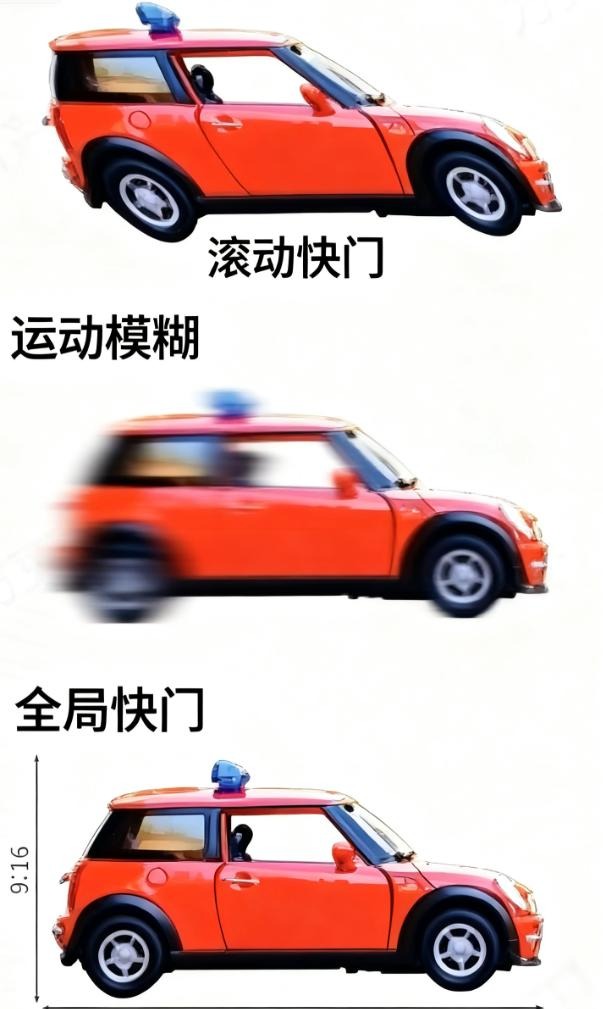

三、关键现象：果冻效应

  • 卷帘曝光：因逐行时间差，高速运动或相机抖动时，物体出现倾斜、弯曲、拉伸变形（如旋转的风扇变弧形、行驶的车倾斜）。

  • 全局曝光：同一时刻成像，完全无果冻效应。

四、典型应用场景

  • ✅ 全局曝光更适合

    • 高速运动拍摄：流水线检测、飞拍、体育 / 赛车、无人机高速抓拍。
    • 频闪光源环境：工业 LED 频闪照明、荧光灯下成像。
    • 高稳定要求：震动设备、精密测量、二维码高速读取。

  • ✅ 卷帘曝光更适合

    • 静态 / 低速场景：日常拍照、视频通话、监控（低速）。
    • 高分辨率 / 低光：手机、消费级相机、安防摄像头。
    • 成本敏感：量产设备、家用 / 民用产品。

五、快速记忆

  • 全局 = 同步 = 稳 = 贵：运动无变形，频闪不闪烁，成本高。
  • 卷帘 = 逐行 = 易变形 = 便宜：高像素低光好，运动易果冻，成本低
